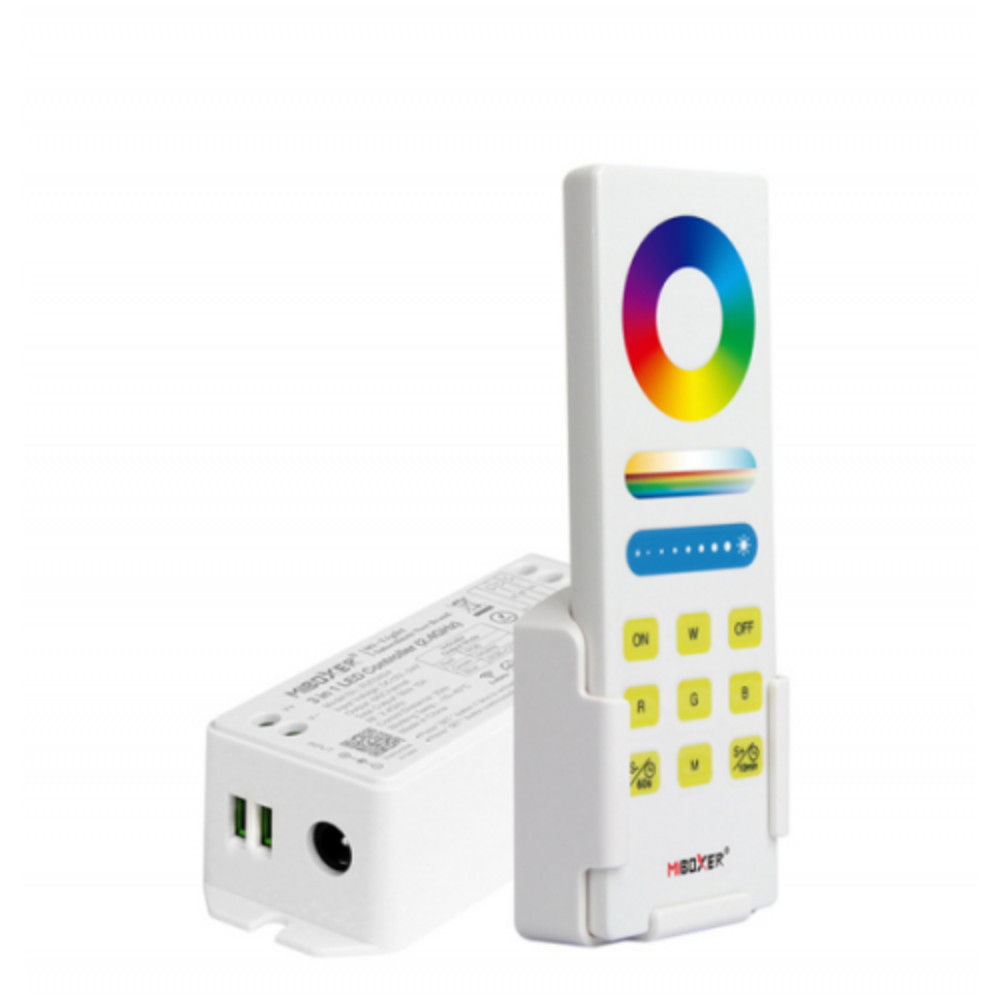

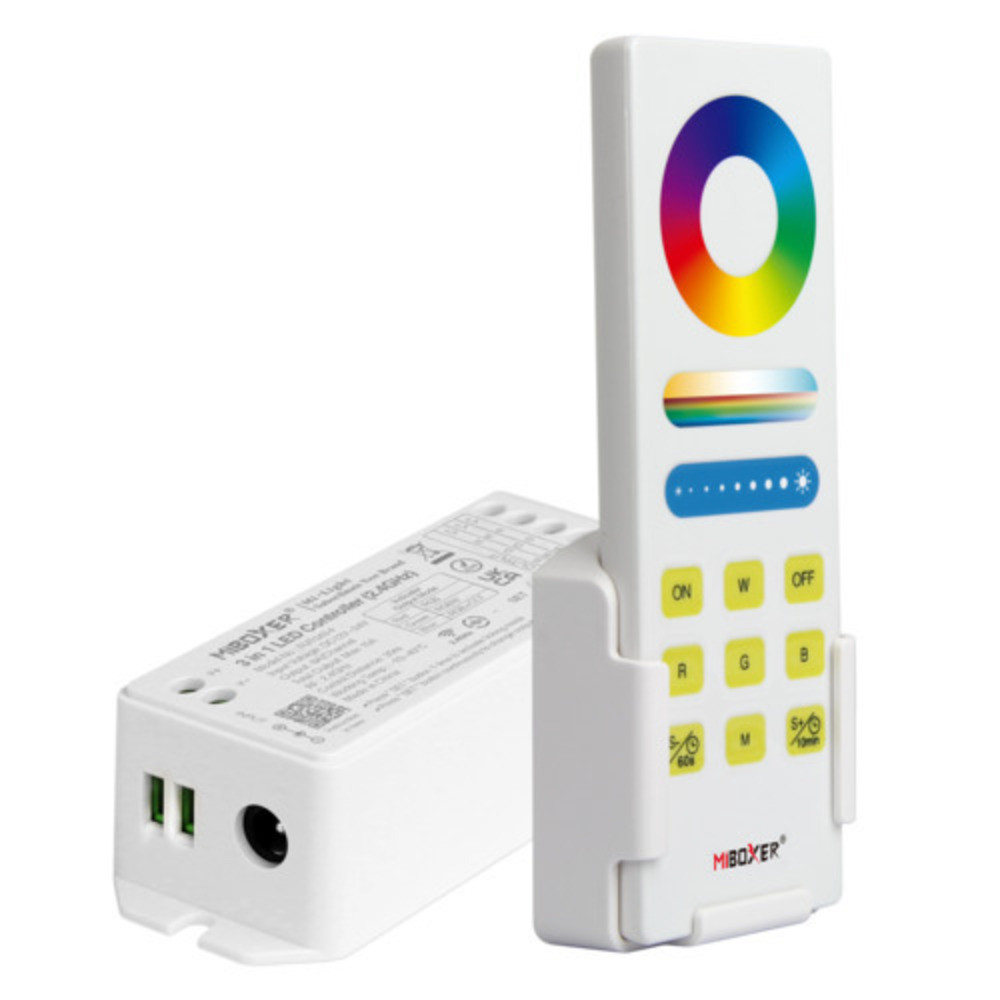

RGB-CCT távirányító és 3in1 (RGB /RGBW /RGB-CCT) vezérlő egy csomagban , Miboxer (Mi-Light) , FUT043A+

Színváltós (RGB) és állítható fehér színárnyalatú (CCT) LED világításhoz távirányító és 3in1 zóna vezérlő egy csomagban

A vezérlő segítségével az alábbi funkciók érhetőek el:

• Ki-, bekapcsolás (főkapcsoló, minden csoportra).

• Tetszőleges RGB szín beállítása (színsáv)

• Hideg fehértől meleg fehérig színhőmérséklet állítás (CCT)

• Beállított szín fényerőszabályozása.

• Színjáték programok használata és ezek sebességének állítása.

• Csoportonkénti (zónánkénti) ki-, és bekapcsolás.

Több zóna vezérlő esetében, amennyiben egymás közötti távolságuk nem haladja meg a 30 métert, úgy a vezérlők egymást elérve tudnak kommunikálni, a távvezérlés távolságának így nincs határa.

A csomag tartalma:

• 1 db RGB-CCT távirányító
• 1 db 3IN1 zónavezérlő (controller)
• 1 db falrarögzíthető tartó a távirányítónak.

Használati útmutató

1. Bekötés

A zónavezérlőre maximum 120 Watt teljesítményű LED szalagot köthetünk. A vezetékelésnél vigyázzunk arra, hogy a zónavezérlőről kijövő (vezérelt) jelet 5 méterenként kössük be a szalagunkra (amennyiben az több,mint 5 méter hosszúságú).

A zónavezérlő betáplálása 12V vagy 24V egyenáramról kell, hogy történjen - a LED szalag típusával megegyezően. Tehát:

• ha a LED szalag 12 V DC, akkor 12V DC tápegységre van szükség;
• ha a LED szalag 24 V DC, akkor 24V DC tápegységre van szükség.

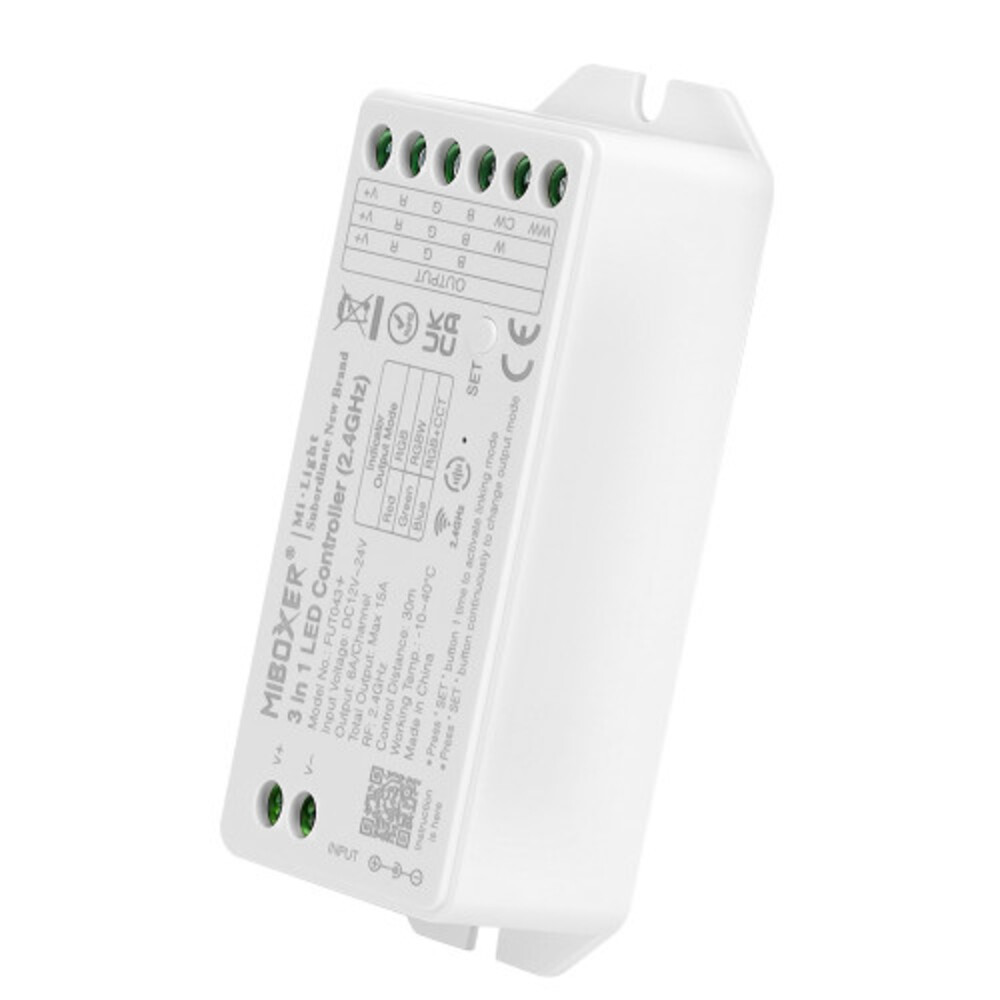

A zónavezérlőt az "INPUT" oldalon kell megtáplálni, és ott is két lehetőség áll rendelkezésünkre:

• DC (Jack) dugós csatlakozón keresztül. Ez akkor előnyös, ha "adapter" típusú tápegységünk van. Pl.: műanyagházas tápegységek
• A V- és V+ jelű sorkapcson értelemszerűen.

FONTOS: a tápegység kimenő teljesítménye a vezérlőre kötött LED szalag összteljesítményének legalább 120%-a kell, hogy legyen.

Az "OUTPUT" oldalon is egy sorkapocs áll rendelkezésünkre, amire értelemszerűen a kimenő (vezérelt) jeleet adjuk át a LED szalagnak az alábbiak szerint:

• V+ a közös pozitív pólus
• R - piros szál
• G - zöld szál
• B . kék szál
• CW - hideg fehér szál
• WW . meleg fehér szál

A LED szalag színét a távirányító segítségével tudjuk beállítani a megfelelő gombok használatával.
